Tutorial de Fluxograma

Mapeamento e explicação detalhada dos elementos visuais dos fluxogramas.

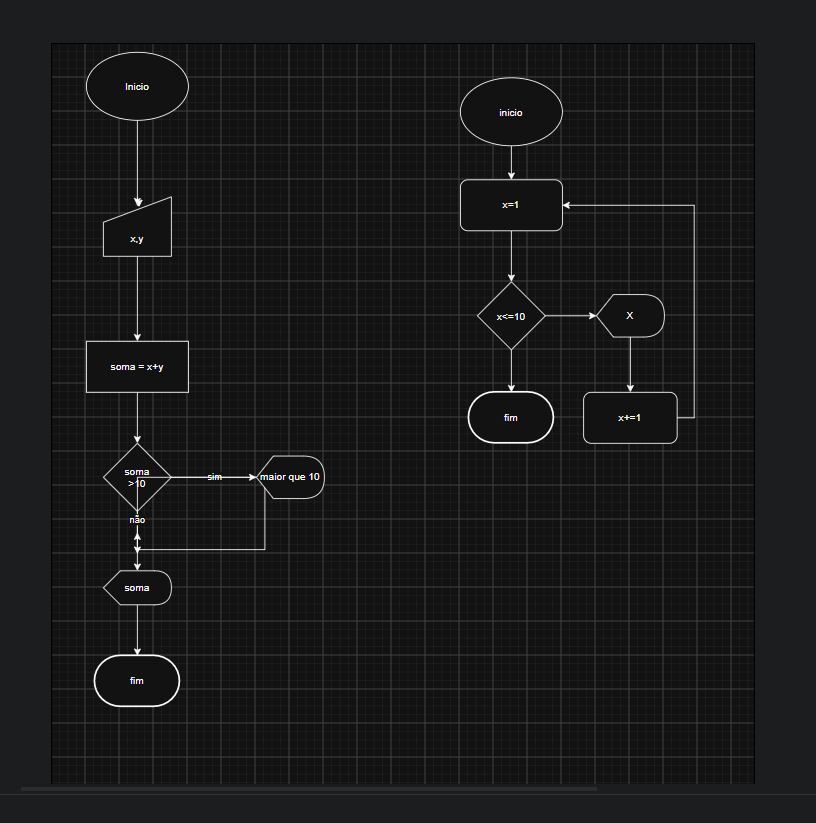

Imagem de Referência
Fluxograma

Tabela de Símbolos e Passos

Fluxograma 1: Soma e Condição
Símbolo Conteúdo / Texto Tipo de Elemento Descrição / Função
Elipse Inicio Terminal Marca o ponto inicial da execução do algoritmo.
Paralelogramo x, y Entrada de Dados Lê os valores informados pelo usuário para as variáveis x e y.
Retângulo soma = x + y Processamento Calcula a soma de x e y e atribui o resultado à variável soma.
Losango soma > 10 Decisão Avalia se o valor de soma é maior que 10 (caminhos "sim" ou "não").
Exibição maior que 10 Saída de Dados Exibe a mensagem "maior que 10" caso a condição seja verdadeira.
Exibição soma Saída de Dados Exibe o valor contido na variável soma.
Elipse fim Terminal Marca o encerramento do algoritmo.
Fluxograma 2: Laço de Repetição (Loop)
Símbolo Conteúdo / Texto Tipo de Elemento Descrição / Função
Elipse inicio Terminal Marca o ponto inicial da execução do algoritmo.
Retângulo x = 1 Atribuição / Inicialização Inicializa o contador x com o valor 1.
Losango x <= 10 Decisão / Condição Verifica se x é menor ou igual a 10 para continuar o laço.
Exibição x Saída de Dados Imprime na tela o valor atual da variável x.
Retângulo x += 1 Incremento Soma 1 ao valor atual de x e retorna para a validação da condição.
Elipse fim Terminal Encerra o fluxo quando x <= 10 for falso.
